Промышленные конвейерные ленты

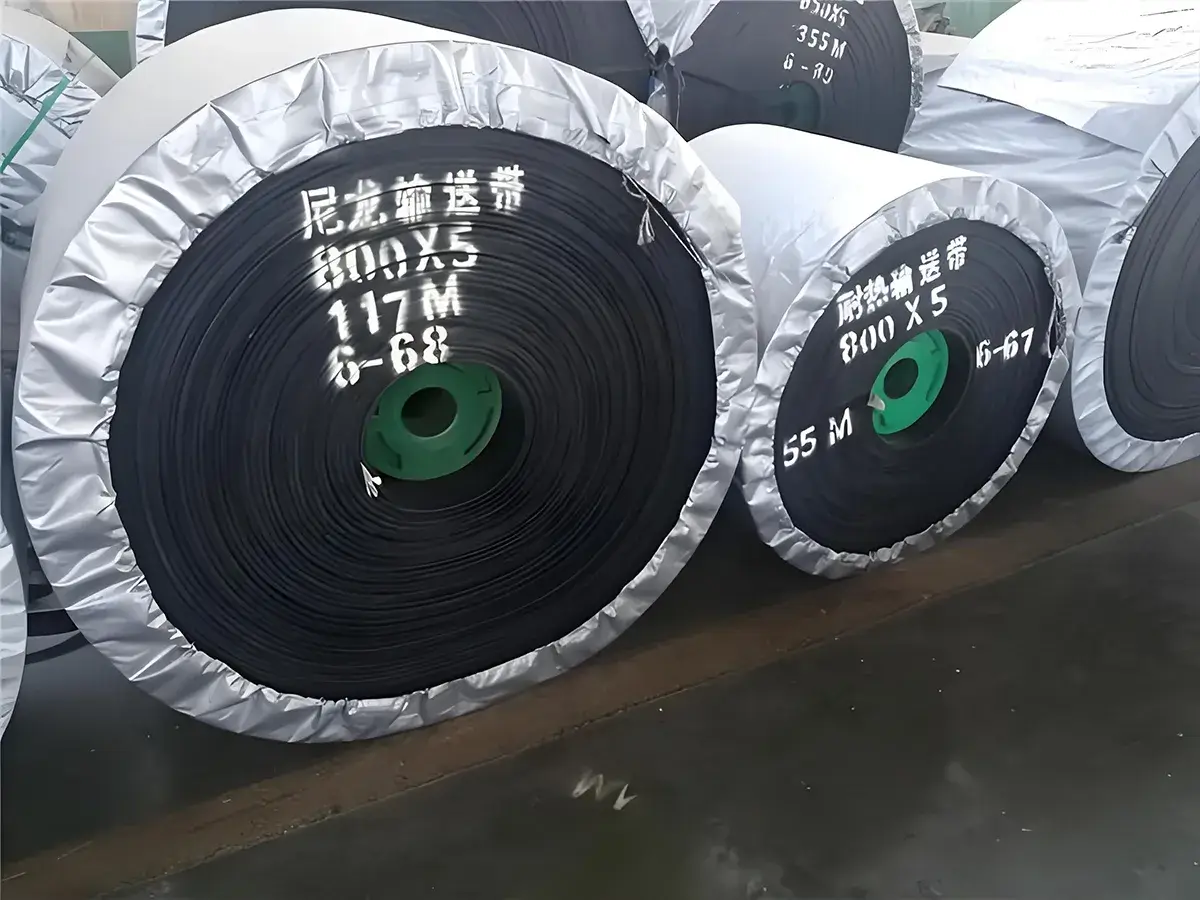

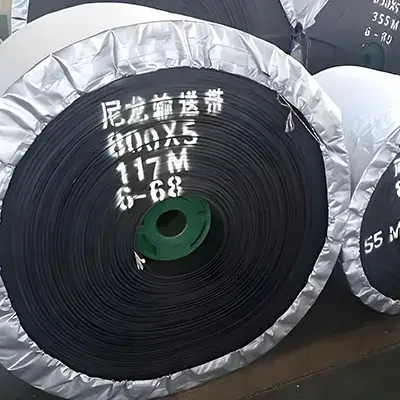

Теплостойкая конвейерная лента

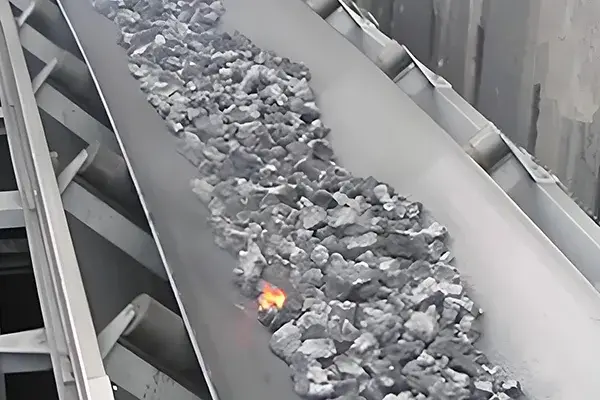

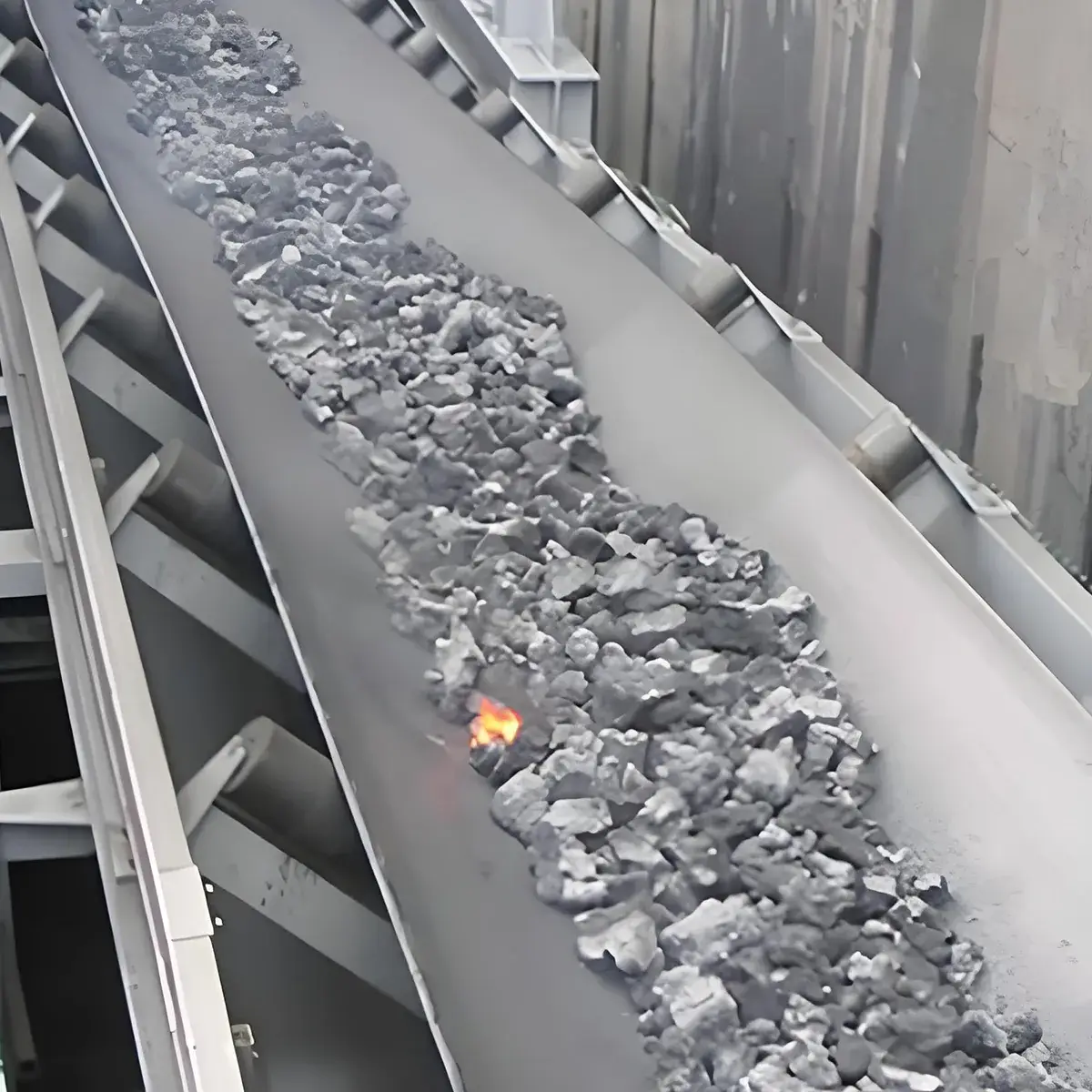

Термостойкие конвейерные ленты транспортируют высокотемпературные грузы, сохраняя целостность конструкции и обеспечивая долгосрочность использования.
Классификация на основании свойств термостойкости (T1–T4)
- T1: Температура тестирования ≤100°C, максимальная рабочая температура при краткосрочном использовании 150°C.
- T2: Температура тестирования ≤125°C, максимальная рабочая температура при краткосрочном использовании 170°C.
- T3: Температура тестирования не превышала 150°C, максимальная рабочая температура при краткосрочном использовании 200°C.
- T4: Температура тестирования ≤175°C, максимальная рабочая температура при краткосрочном использовании 250°C или более.
По запросу, мы можем произвести конвейерные ленты с температурой тестирования в 240°C и с максимальной рабочей температурой при краткосрочном использовании до 600°C.
Классификация на основании структуры каркаса
- Стандартная теплостойкая конвейерная лента: полиэстерово-хлопковая основа.
- Теплоостойкая конвейерная лента повышенной прочности: полиэстеровый каркас, классифицируемый по прочности от EP100 до EP500 (например, EP300 выдерживает 300 Н/мм от ширины линии).
- Теплостойкая конвейерная лента с металлическим кордом: имеет стальной тросовый каркас, покрытый термостойкой резиной, который обеспечивает целостность и ударопрочность ленты.
- Специализированная теплостойкая конвейерная лента: Ленты с покрытием из тефлона, с силиконовым покрытием и на металлической основе расширяют диапазон рабочих температур. Тефлоновые ленты могут непрерывно эксплуатироваться в диапазоне от -180°C до +260°C, выдерживая при краткосрочной работе температуры до 320°C. Композитные ленты на основе металлической сетки и тефлона выдерживают кратковременное воздействие температур до 600°C.
Параметры
Физические свойства при испытании конвейерных лент на теплостойкость:
| Индекс | Модель | ||||
| Модель 1 | Модель 2 | Модель 3 | Модель 4 | ||
| Диапазон отклонений | |||||
| Прочность | Разница в твердости до старения и после | 20 | ±20 | ±20 | |
| Максимальная после старения | 85 | 85 | 85 | 85 | |
| Прочность при растяжении | Снижение процента отклонения рабочих характеристик % ≤ | -25 | -30 | -40 | -40 |
| Максимальная прочность на разрыв после старения МПа | 12 | 10 | 5 | 5 | |
| Удлинение при разрыве | Процент отклонения рабочих характеристик % | -50 | -55 | -55 | |
| Максимальный после старения % | 200 | 180 | 180 | ||
Слой соединения:
| Индекс | Модель | ||||
| Индекс | Между слоями ткани | Между слоем покрытия и каркасом | |||
| Толщина слоя покрытия 0,8-1,5 мм | Толщина слоя покрытия >1,5 мм | ||||
| Средняя для всех испытанных образцов, Н/мм, не менее | 3 | 2,2 | 2,6 | ||
| Наименьшее значение параметра среди всех испытанных образцов, Н/мм, не менее | 2 | 1,6 | 2 | ||
