Шевронная конвейерная лента / Profiled Conveyor Belt

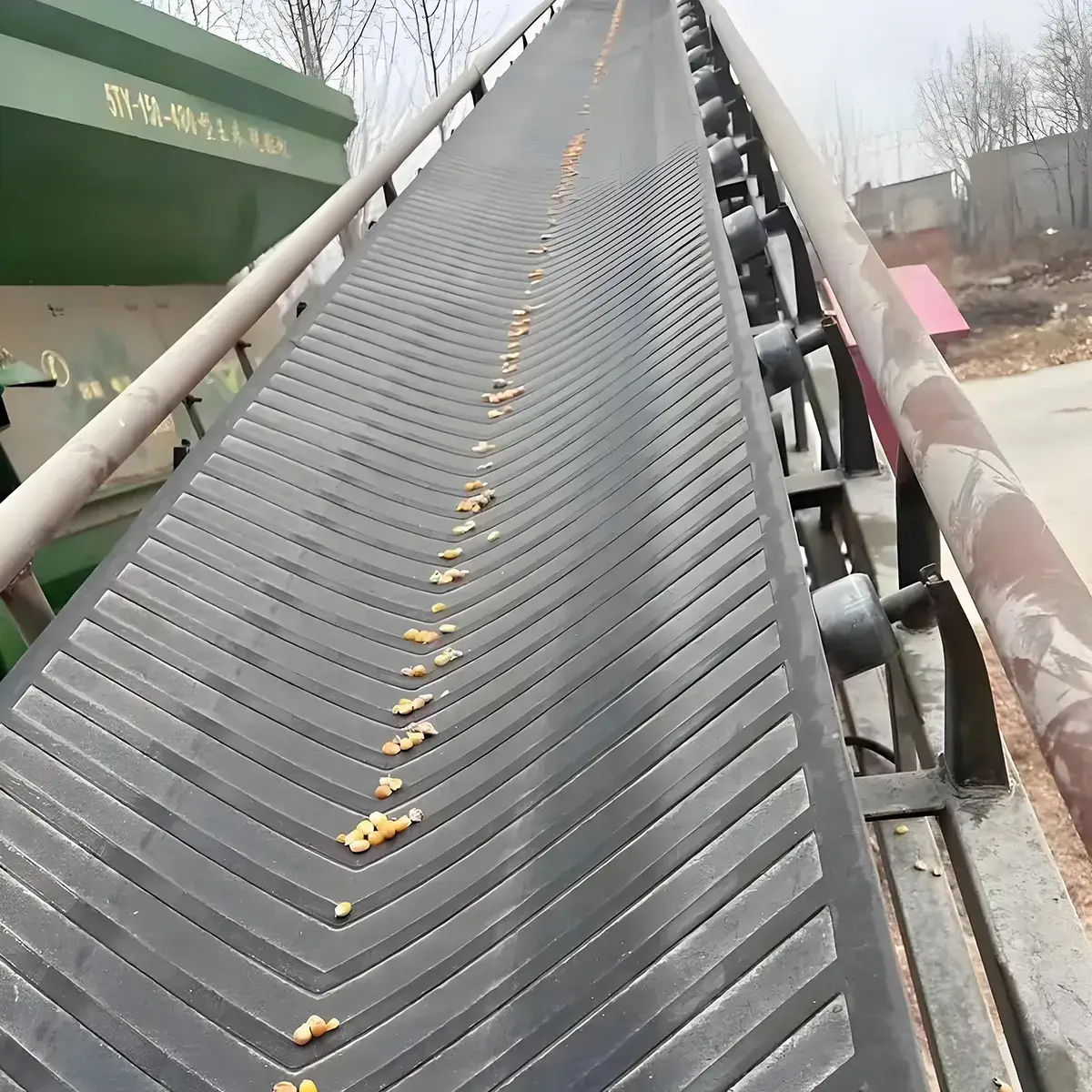

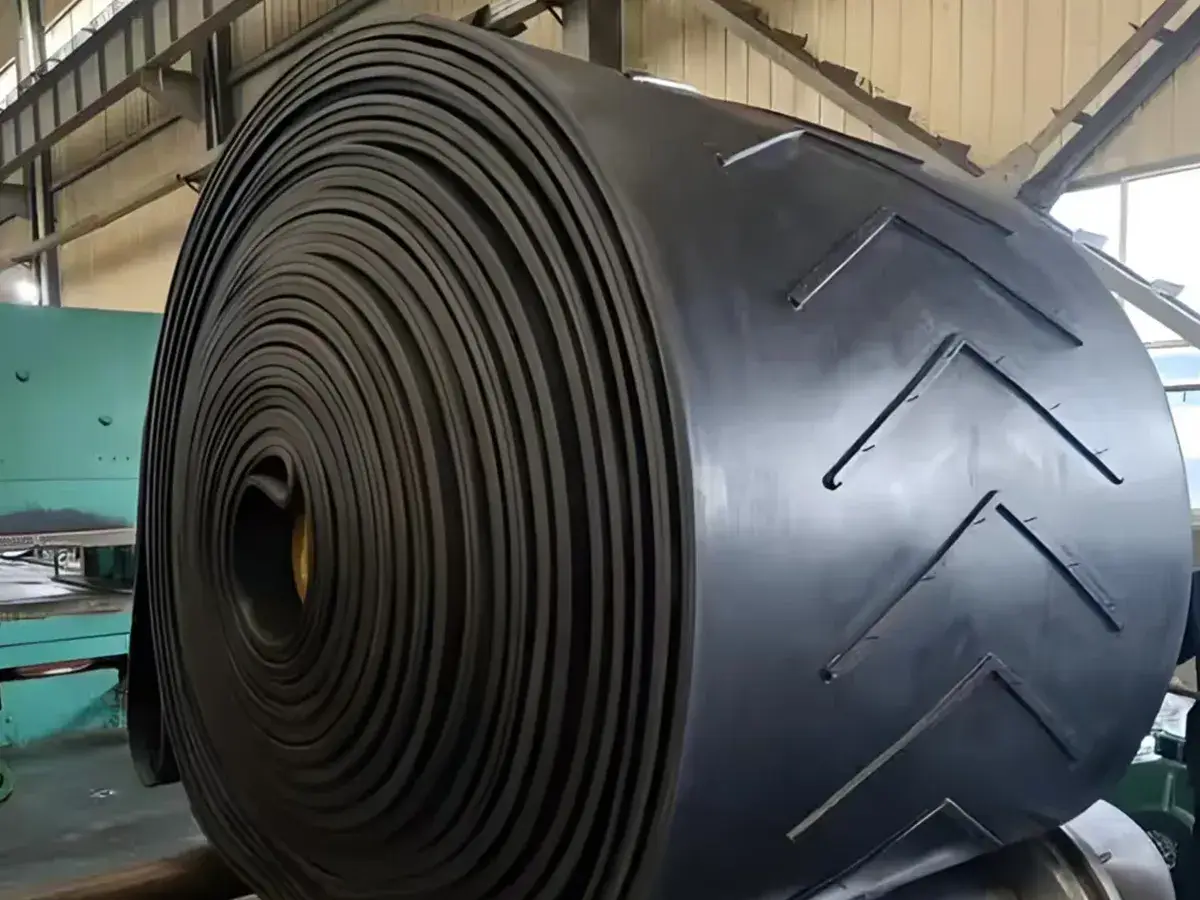

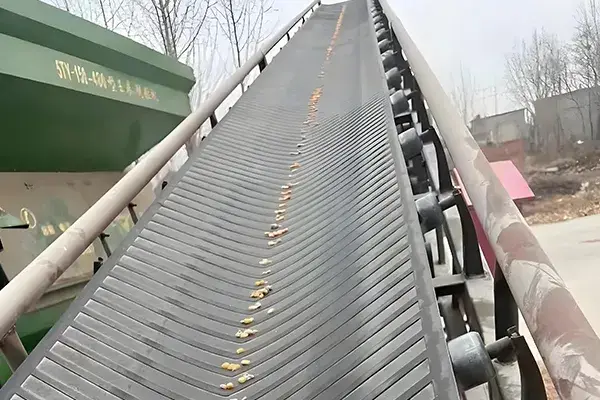

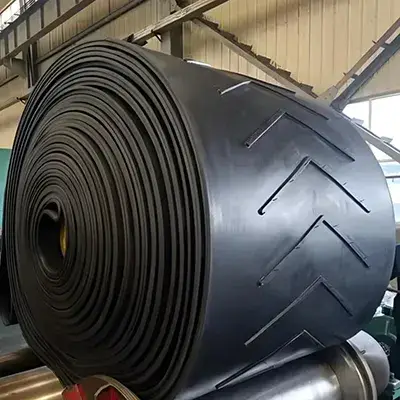

Шевронные конвейерные ленты предназначены для работы на наклонных трассах и имеют профилированную рабочую обкладку, гладкую обкладку на нерабочей стороне и тканевый каркас из хлопка, полиэфирно-хлопковой ткани, полиамида либо полиэстера. Основное преимущество таких лент – повышенная противоскользящая способность и возможность транспортировки на крутых уклонах, что устраняет возможность рассыпания материала, которая характерна для обычных лент при подъеме.
Основные преимущества
- Рисунок шеврона формирует физический барьер и создает внутреннее сдвиговое сопротивление, которое компенсирует обратное проскальзывание материала под действием сил тяжести. Это обеспечивает плавное перемещение груза вместе с лентой.
- Наличие выступов позволяет увеличить безопасный угол транспортировки до 30° – 45°, а при использовании секторальных профилей с высокими выступами до 60°. Это обеспечивает максимальное использование вертикального пространства и сокращает требуемую горизонтальную длину конвейерной линии.
- Лента основы и выступы могут быть изготовлены методом совместной вулканизации из различных полимеров или резиновых смесей, подобранных в соответствии с условиями эксплуатации.
Типы шевронных рисунков
- V-образный рисунок: рельефные "V"-образные выступы, открытого и закрытого типа, предназначены для транспортировки порошков, гранул и мелких кусковых материалов на наклонных конвейерах с углом наклона ≤40°.
- Поперечные выступы: рельефные поперечные выступы с мелким или крупным шагом, предназначены для горизонтальной транспортировки упакованных грузов, а также на наклонных конвейерах с углом наклона ≤30°.
- Зернистый/точечный рисунок: рельефные выступы (шипики) предназначены для грузов в мягкой упаковке либо для грузов, удержание которых зависит от сцепления; точечный рельеф предназначен для транспортировки сыпучих материалов на наклонных конвейерах с углом наклона ≤45°.
- Секторальный рисунок: высокие выступы в форме полувеера и четверти круга, смыкающиеся при лоткообразовании ленты, предназначены для транспортировки на крутых уклонах до 45°–60°.
Продуктовая линейка
Шевронные конвейерные ленты C5-C12
-
- Высота шеврона (мм): 6
- Ширина шевронной ленты (мм): 1240
- Шаг шевронов (мм): 25
- Максимальная ширина ленты (мм): ≤ 12119
Номер 19 V6 -
- Высота шеврона (мм): 6
- Ширина шевронной ленты (мм): 2309
- Шаг шевронов (мм): 25
- Максимальная ширина ленты (мм): 12000-23000
Номер 20 V6 -
- Высота шеврона (мм): 5
- Ширина шевронной ленты (мм): 1400
- Шаг шевронов (мм): 100
- Максимальная ширина ленты (мм): ≤ 12000
Номер 8 C5 -
- Высота шеврона (мм): 12.7
- Ширина шевронной ленты (мм): 9144.4
- Шаг шевронов (мм): 200
- Максимальная ширина ленты (мм): ≤ 13000
Номер 11 C12.7 -
- Высота шеврона (мм): 3
- Ширина шевронной ленты (мм): 610
- Шаг шевронов (мм): 43.7
- Максимальная ширина ленты (мм): 650-12000
Номер 18 -
- Высота шеврона (мм): -2
- Ширина шевронной ленты (мм): 520
- Шаг шевронов (мм): 24.6
- Максимальная ширина ленты (мм): 600-12000
Номер 17
Шевронные конвейерные ленты C15
-
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 580
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 600-1200
Номер 2 открытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 520
- Шаг шевронов (мм): 200
- Максимальная ширина ленты (мм): 600-1200
Номер 3 открытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 300
- Шаг шевронов (мм): 146
- Максимальная ширина ленты (мм): 400-1200
Номер 6 открытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 385
- Шаг шевронов (мм): 256
- Максимальная ширина ленты (мм): 400-12000
Номер 12 открытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 800
- Шаг шевронов (мм): 300
- Максимальная ширина ленты (мм): 850-12000
Номер 9 открытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 450
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 500-12000
Номер 16 закрытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 600
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 650-12000
Номер 14 закрытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 550
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 600-12000
Номер 15 закрытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 750
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 800-12000
Номер 13 закрытая V C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 435
- Шаг шевронов (мм): 3200
- Максимальная ширина ленты (мм): 500-12000
Номер 7 открытая U C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 450
- Шаг шевронов (мм): 160.9
- Максимальная ширина ленты (мм): 500-12000
Номер 22 открытая U C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 730
- Шаг шевронов (мм): 300
- Максимальная ширина ленты (мм): 800-12000
Номер 5 C15 -
- Высота шеврона (мм): 15
- Ширина шевронной ленты (мм): 540
- Шаг шевронов (мм): 181.9
- Максимальная ширина ленты (мм): 600-12000
Номер 28 открытая U C15 -
- Высота шеврона (мм): 32
- Ширина шевронной ленты (мм): 900
- Шаг шевронов (мм): 330
- Максимальная ширина ленты (мм): 1000-12000
Номер 31 открытая U C32 -
- Высота шеврона (мм): 20
- Ширина шевронной ленты (мм): 510
- Шаг шевронов (мм): 250
- Максимальная ширина ленты (мм): 600-12000
Номер 33 открытая U C20
Шевронные конвейерные ленты C25
-
- Высота шеврона (мм): 25
- Ширина шевронной ленты (мм): 750
- Шаг шевронов (мм): 450
- Максимальная ширина ленты (мм): 800-12000
Номер 23 открытая U C25 -
- Высота шеврона (мм): 25
- Ширина шевронной ленты (мм): 450
- Шаг шевронов (мм): 330
- Максимальная ширина ленты (мм): 500-12000
Номер 24 открытая U C25 -
- Высота шеврона (мм): 25
- Ширина шевронной ленты (мм): 550
- Шаг шевронов (мм): 330
- Максимальная ширина ленты (мм): 600-12000
Номер 25 открытая U C25 -
- Высота шеврона (мм): 25
- Ширина шевронной ленты (мм): 750
- Шаг шевронов (мм): 330
- Максимальная ширина ленты (мм): 800-12000
Номер 26 открытая U C25 -
- Высота шеврона (мм): 12.5
- Ширина шевронной ленты (мм): 1067
- Шаг шевронов (мм): 381
- Максимальная ширина ленты (мм): 1200-22000
Номер 39 закрытая v C12.5
